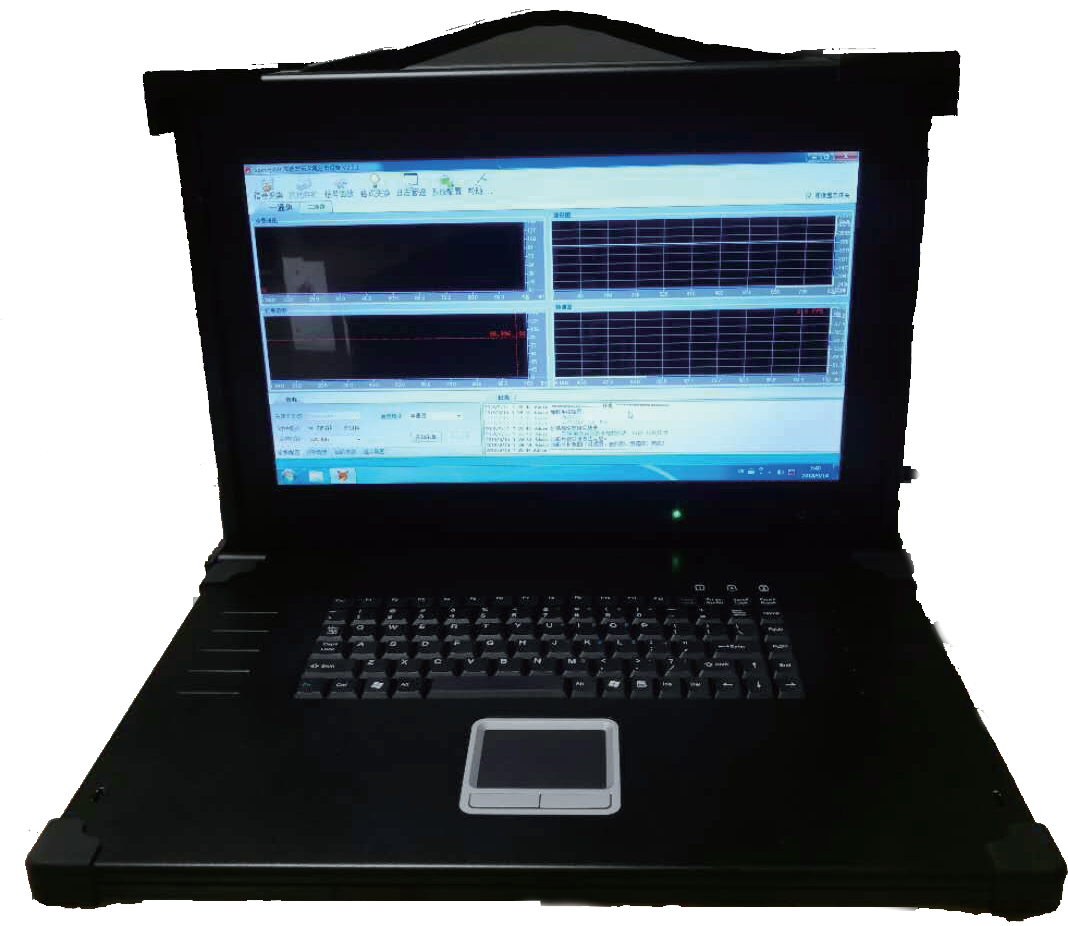

模拟信号采集设备
产品参数
|
功能指标 |
能够实现2路 70MHz士18MHz20/140MHz±36MHz中频滤波与放大功能 |
|
|
能够实现2路 AD 同步采集功能，最高采样速率 200MSps，量化精度16bit |
||
|
能够实现AD数据的实时存储功能，支持双路同步采集存储或任意其中1路AD数据的存储功能 |
||
|
支持内/外时钟切换功能 |
||
|
支持时频图与频谱图显示功能 |
||
|
性能指标 |
输入中频 |
70MHz±18M/140MHz±36M |
|
模拟输入采集通道数 |
2路 |
|
|
模拟信号输入电平范围 |
-50dBm~0dBm |
|
|
增益 |
0~50dB，步进 1dB |
|
|
采样率范围 |
25MSps~200MSps |
|
|
采样分辨率 |
16bit |
|
|
信噪比(SNR) |
≥65dBc@140MHz，186.6MSps和-1dBFS |
|
|
动态范围(SFDR) |
≥75dBc@140MHz，186.6MSps和-1dBFS |
|
|
存储容量 |
≥3T |
|
|
连续存储速度 |
≥800MByte/s |
|
|
时钟 |
内/外(可选) |
|
|
时钟精度 |
≥±25PPM |
|
|
数据冗余 |
RAIDO(DATA盘) |
|
|
设备外形结构 |
4U标准机箱(符合 19'机柜) |
|
|
电源 |
220V/AC |
|
