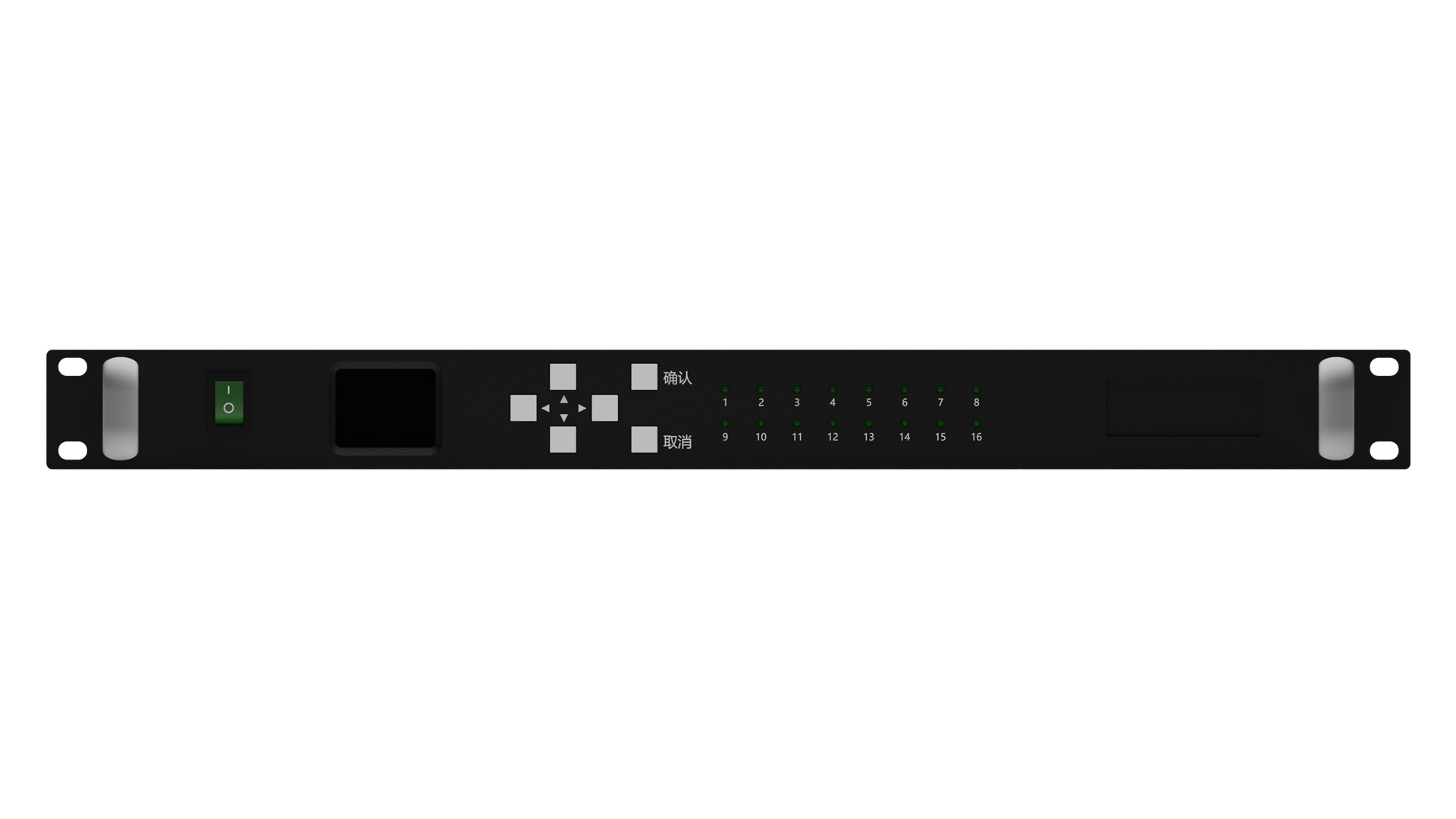

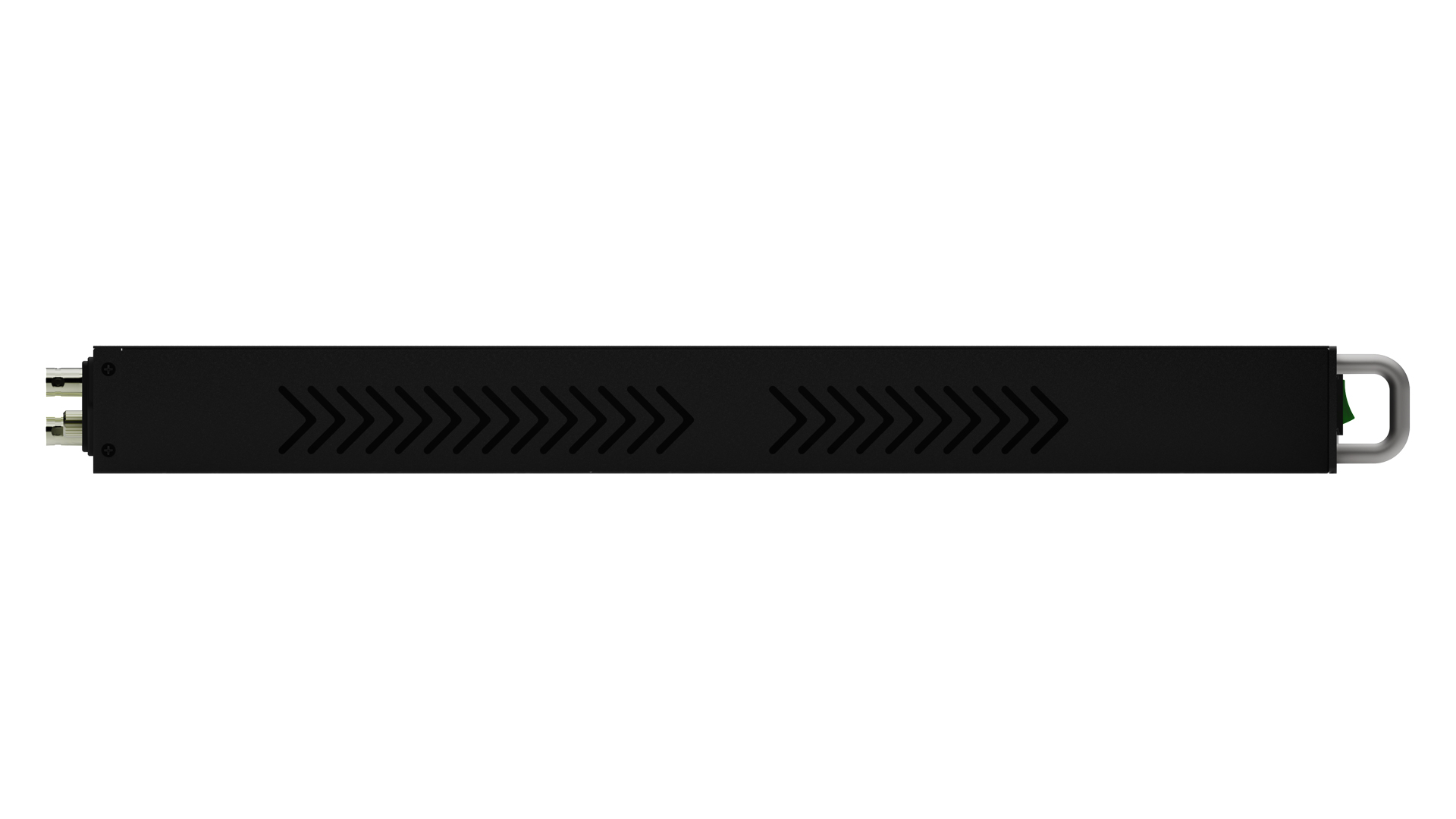

16路中低速信号采集设备（LVDS）

产品概述

16路中低速信号采集设备（以下简称“数采设备”）主要用于对其他设备输出的TTL信号、LVDS信号或HDB3（E1/T1） 信号进行采集，经打包处理后，通过千兆以太网络输出到上位机（PC机）等存储设备存储处理。

技术指标

1)输入/输出信号数量：输入：14路信号（TTL时钟数据或线路码），2路LVDS信号，输出：1路网络数据输出；

2)输入/输出信号速率：线路码：E1(2.048Mbps)/T1(1.544Mbps)，各通道数据输入速率总和：≥196Mbps；

3)传输协议：TCP/IP；

4)配置及显示：可通过液晶触摸显示屏进行参数配置和状态显示。

设备原理

根据数采设备的功能和性能要求，该设备电路主要包含以下几个部分：TTL/ HDB3驱动模块、FPGA 主控模块、电源管理模块、ARM处理模块、SSD固态存储硬盘（适用于选配机型）、外围接口连接模块（14路TTL/ HDB3数据采集输入接口、2路LVDS数据采集输入接口、1个千兆网、1个USB3.0接口）等。

功能特点

• 采集TTL驱动的同步串行码、HDB3码（E1/T1）、LVDS信号；
• 设备具备信号速率检测的功能，信号速率是根据检测到的外部时钟信号速率计算；
• 采用大规模高速FPGA器件同时对输入的14路TTL数字信号、14路HDB3数字信号或2路LVDS信号进行采集；
• 高速RAM处理器对高速可编程逻辑器件FPGA采集的数字信号实时接收、打包处理同时通过千兆以太网或USB3.0接口发送给上位机（PC机），数字采集设备可根据需要实现对设备IP地址、子网掩码、网关地址灵活配置，数字采集设备的MAC地址在设备管理软件界面上快速方便查询；
• TTL信号的输入数据接口和HDB3输入信号接口在物理接口端子（BNC阴）复用。设备在TTL信号采集模式时，TTL信号分别从TTL信号时钟接口（C1～C14,BNC阴）和TTL信号数据输入接口（D1～D14）接入；设备在HDB3信号采集模式时，E1/T1信号从数据输入接口（D1～D14）接入，两种信号电平兼容；设备在LVDS信号采集模式时，LVDS信号从时钟数据统一输入接口（C15、C16）接入。
