1.2米自动便携天线 JT-1200

产品概述

JT-1200是一款便携自动对星的Ku频段卫星通信天线系统，本系统具有便携、自动工作、环境适应性强等特点，主要针对大容量通信及对设备便携性要求更为严格的用户而设计。

系统配备等效口径为1.2米高性能正馈碳纤维抛物面天线及新型环焦馈源系统，环焦馈源采用一体化结构设计，可配置40WBUC，能满足一般用户中等容量的通信需求。

整个天线系统由1.2m反射面系统、馈源系统和座架系统共3部分组成，拆装简单方便，无需任何工具。

系统运输携行解决方案

JT-1200天线系统采用两箱运输方案，一个是主机箱，另一个是附件箱，附件箱有两种方案可供选择。

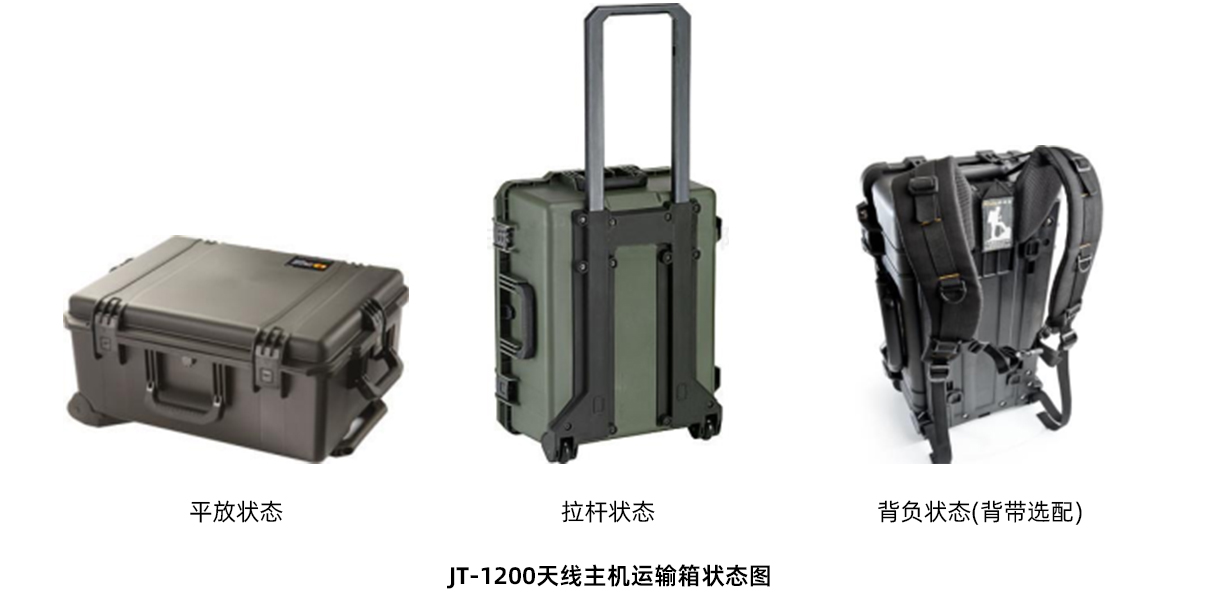

一、主机运输箱：

天线主机装入一个小型防护箱，外形尺寸为625×500×297mm。防护箱采用军用成品运输箱，材料为高性能树脂，带有滚轮和可伸缩拉杆，可拉可提，携行总重量小于30kg。主机运输箱还可选配专用背带，用于主机箱的背负携行。

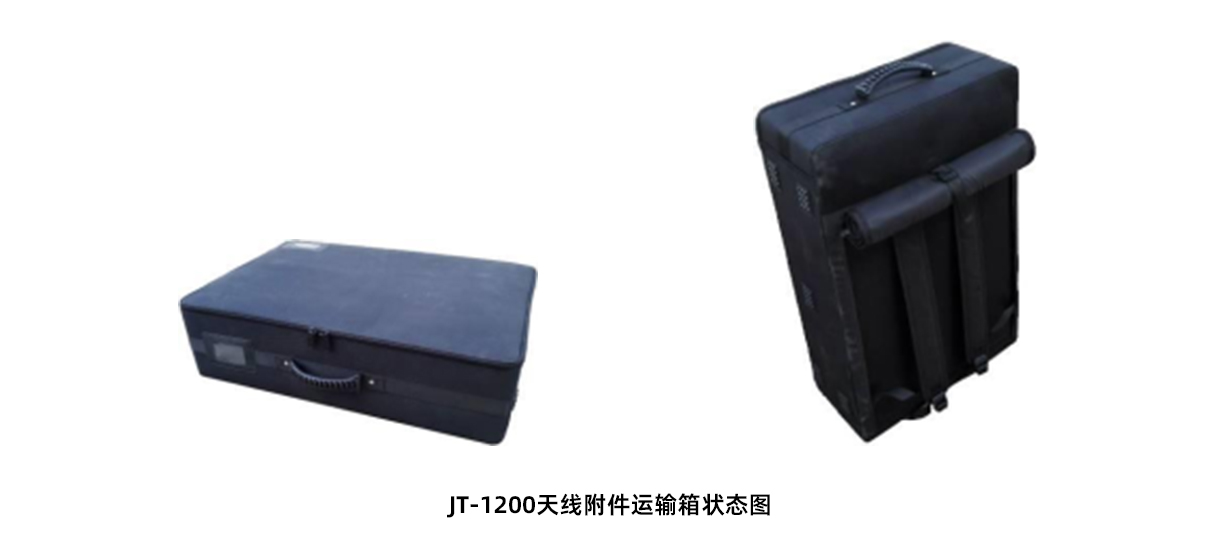

二、附件运输箱：

天线的分瓣主反射面板、一体化馈源及线缆等附件均装入一个附件运输箱中，附件箱为定制运输箱，可背可提，满足公路铁路以及航空的运输要求，其结构可有效保护内部附件安全，外形尺寸为700×500×210mm，可背可提，支持物流运输和长期存储，携行总重量小于15kg。

系统设计特点

• 便携性：系统采用两箱收纳，在携行状态下主机箱总重量小于30kg（含40WBUC），携行箱安全可靠，可拉可抬，附件箱总重量小于20kg；
• 架设快捷性：天线分为主机、分块反射面和馈源三个部分，只需将分块反射面和馈源安装到主机上即可，全过程无需任何工具，操作十分简便快捷；
• 操作简便性：自动工作模式，一键通或无线终端控制，使得系统操作非常简单便捷，同时具备完善的手动功能，大大提高了系统的可用性；
• 全方位寻星：系统配备高可靠三轴罗盘，实现360°全方位寻星，从此不再苛求天线朝南摆放，同时在复杂地质环境（例如铁矿山）下还可设置天线工作在朝南摆放的倾斜仪模式下寻星；
• 优越风稳性：主反射面采用正馈中心连接方式、极低的工作高度、优化的重心位置，确保了天线系统具有优越的结构风稳性能，在风稳性能上大大区别和超越国内外其它自动和手动便携天线系统；
• 高涉水能力：天线采用控制坐在俯仰上的工作方式，同时采用四脚支撑的结构形式，具有极高的涉水能力，最大涉水深度不小于18cm；
• 多控制平台：采用多操作系统平台（Windows、Android、IOS）、多终端模式（手机、平板、电脑）以有线或无线方式（无线方式支持DHCP功能）进行控制，采用浏览器方式的人机图形界面，无需安装第三方软件；
• BUC监控：天线控制系统界面上设有BUC监控功能区，可方便的查看BUC实时工作状态，例如输出功率，工作温度，10MHz锁定等参数，并可对BUC进行相关控制；
• 功放发射控制：天线控制系统具备根据天线运行状态自动控制BUC的发射打开还是关闭，防止天线在寻星过程中对其它卫星造成干扰；
• 集成地理信息：控制系统采用预存调用、主动查询、手动输入、GPS辅助定位的方式工作，即控制系统内置全国经纬度数据库，可在控制系统界面中直接输入城市名称自动获取地理信息，系统可用性更高；
• 地理信息输出：控制系统支持地理信息外送功能，可将地理信息数据以GPS格式输出，送给外部调制解调器或终端设备；
• 宽范围EIRP：系统配备2～40W的Ku频段BUC，EIRP可达到42.8～58.6dBW，实现小口径天线下中等容量的通信能力；
• 全电压工作：系统采用90～264VAC供电方式，可在全球范围使用，并可为BUC、LNB提供稳定可靠的电源供给；
• 四脚架支撑：结构新颖、紧凑、轻便、可靠，有利于复杂地形架设，并具有较强的涉水工作能力，涉水能力不小于18cm；
• 集成Modem（定制功能）：可在天线箱体内部集成小型Modem板卡，减少了线缆连接，高度集成化。
